Zur verzögerten Weitergabe von Spannungswechseln an nachgeschaltete Verbraucher (max. 60 Sekunden).

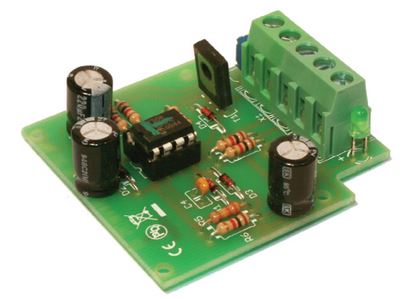

Der Minitimer MT-3 wird in der Regel anderen elektronischen Schaltungen nachgeschaltet, die an seinem Eingang einen Spannungswechsel erzeugen. Der nachgeschaltete Verbraucher wird im Rhythmus dieser Spannungswechsel ein- und ausgeschaltet, allerdings mit der eingestellten zeitlichen Verzögerung.

Die Zeitspanne zwischen zwei Spannungswechseln am Eingang des Bausteins kann beliebig lang sein.

Das IC kann bis zu sieben Spannungswechsel während der eingestellten Verzögerungsdauer abspeichern. Bei mehr als sieben Spannungswechseln während der eingestellten Verzögerungsdauer werden die zuerst gespeicherten Spannungswechsel überschrieben.

Einstellbare Verzögerungszeit: Max. 60s

Anwendungsbeispiel: verzögerte Auslösung von Magnetartikeln (Formsignale, Weichen, bistabile Relais); verzögerte Stromabschaltung in einem Gleisabschnitt nach dem Überfahren eines Reedkontaktes, um den Kontakt wieder frei zu geben.

Verbraucher mit einem Strom von bis zu 1000 mA, die für die Zeitdauer eingeschaltet werden sollen, können direkt am Ausgang des Minitimers angeschlossen werden. Verbraucher mit einem höheren Strom können über ein Relais angesteuert werden.

FERTIGBAUSTEIN GEPRÜFT
