s88-Rückmeldemodul mit zusätzlicher Masseanbindung (Diodentrick)

– 16 Eingänge

– kompatibel zu allen Komponenten, die mit dem von der Firma Märklin entwickelten s88-Bus arbeiten (auch zum s88-Link für Märklin Digital)

Zusätzliche Masseanbindung („Diodentrick“)

In Rückmeldeabschnitten wird die Lok über den Mittelleiter und den durchgehenden Außenleiter versorgt. Eine Unterbrechung der Masseverbindung an der durchgehenden Schiene (z.B. durch eine Verschmutzung) wirkt sich unmittelbar auf das Fahrverhalten aus. Im schlimmsten Fall bleibt die Lok stehen oder fährt nach einem Halt im Rückmeldeabschnitt nicht wieder an.

Das Problem lässt sich lösen, indem die beiden Aussenleiter mittels einer Diode miteinander verbunden werden. Dieser sogenannte „Diodentrick“ nutzt aus, dass für die Rückmeldung im s88-Bus nur eine Halbwelle der Digitalspannung genutzt werden kann. Durch Einbau einer Diode wird die andere Halbwelle von der isolierten zur durchgehenden Schiene „umgeleitet“ und damit eine zusätzliche Masseanbindung hergestellt. Beim s88-6 sind die Dioden in die Schaltung integriert, so dass das aufwändige Nachrüsten von Dioden entfällt.

Anschluss der s88-Busleitung:

– RJ-45-Anschlüsse entsprechend dem Standard s88-N oder

– 6-poliger Anschluss (OUT / für Richtung Zentrale)

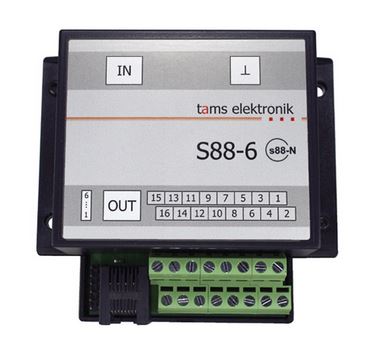

Fertiggerät im Gehäuse
