Standardmässig wird der s88-Bus mit einer Spannung von 5 V betrieben. Daher können – bei schlecht abgeschirmten Busleitungen – bereits Störspannungen von 2,5 V zu Fehlern in der Datenübertragung führen und Fehlmeldungen an den Empfänger verursachen. Je länger die s88-Datenleitungen sind, desto höher ist die Störanfälligkeit. Störungen werden durch fremde elektrische Signale verursacht, z.B. durch Schaltimpulse für Weichen oder digitale Signale in parallel zur Busleitung verlaufenden Daten­leitungen.

Anfällig für derartige Störungen sind vor allem Modellbahn-Anlagen, bei denen die schlecht abgeschirmten Flachbandkabel verwendet wurden (was bis zur Einführung von s88-N „Standard“ war). Bei Anlagen, in denen Patchkabel entsprechend dem Standard s88-N als Busleitungen verwendet wurden, sind die Kabel ausreichend gegen Störspannungen durch fremde elektrische Signale abgeschirmt.

Ein kostengünstiger Lösungsansatz für „alte“ Busleitungen:

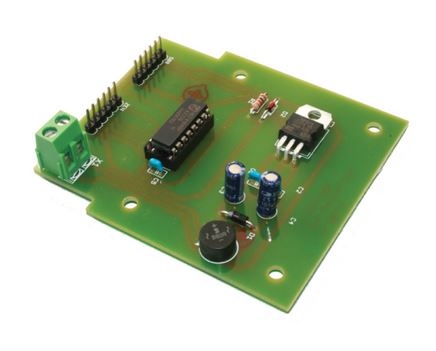

Zur Erhöhung der Versorgungsspannung des s88-Busses auf 12 V wird der s88-Booster zwischen den Empfänger (Zentrale, PC über Interface oder Memory) und das erste s88-Modul geschaltet. Dadurch haben Störspannungen von weniger als 6 V keinen Einfluss mehr auf die Datenübertragung im s88-Bus.

Diese Lösung stellt eine kostengünstige Alternative zur Umrüstung der Busleitungen auf RJ 45-Patchkabel entsprechend s88-N dar. Bei ungünstiger Verlegung der Flachbandkabel kann die Erhöhung der Versorgungsspannung im s88-Bus nicht ausreichend sein, um alle Störungen zu verhindern. Dann hilft nur der Tausch der Flachbandkabel gegen gut abgeschirmte Patchkabel.

Geeignete s88-Rückmeldemodule

Die meisten handelsüblichen s88-Rückmeldemodule (z.B. von Littfinski, Märklin, Viessmann, Tams) sind auch für die erhöhte Versorgungsspannung geeignet. Bevor Sie den s88-Booster in Ihre Anlage einbauen, empfehlen wir zu überprüfen, ob die verwendeten s88-Rückmeldemodule für eine Betriebsspannung von 12 V und damit für den Betrieb mit dem s88-Booster geeignet sind. Sie können das feststellen, indem Sie überprüfen, welche IC-Typen in den Rückmeldern eingesetzt werden.

Module mit ICs, die in der Typenbezeichnung die Nummern „4014“ oder „4044“ haben: Diese Module sind für den Betrieb mit dem s88-Booster geeignet.

Module mit ICs, deren Typenbezeichnung mit der Nummer „74“ beginnt: Diese Module sind für den Betrieb mit dem s88-Booster nicht geeignet. Bei einer Erhöhung der Versorgungsspannung auf 12 V durch den s88-Booster werden diese Module beschädigt!
