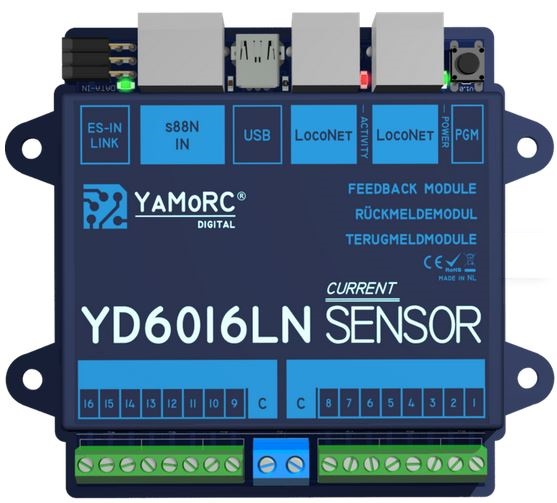

Das Standard-Rückmeldemodul für den Loconet-Bus. Es besitzt 16 Eingänge mit Stromfühlern, aufgeteilt in zwei elektrisch getrennte Gruppen mit je 8 Eingängen. Das Modul kann somit zwei verschiedene Booster-Kreise bedienen.

Max. 2 A Stromabgabe pro Ausgang, max. 8 A Gesamtstrom über das ganze Modul. Auslöseempfindlichkeit: 1 mA. Kapazitiver Filter an jedem Eingang zur Unterdrückung von Geistermeldungen. Konfigurierbare Ein- und Ausschaltverzögerung pro Eingang zur Entprellung bei unsicherem Rad-Schiene-Kontakt. Jeder Eingang individuell konfigurierbar für verschiedene Aktionen wie Rückmeldung oder Schaltartikeladresse umschalten.

Modulkonfiguration und Firmware-Update über USB-Schnittstelle. Konfiguration anderer Module über ES-IN-Link-Eingang. Rückmeldebus über Loconet (RJ12-Verbindungskabel). Bis zu fünf Rückmeldemodule YD6016ES anschliessbar über ES-Link-Verbinder (YD6901) bei direkt nebeneinanderliegenden Modulen oder RJ45-Patchkabel.

Adressierung über Loconet-Bus und Weichenstellbefehl, Startadresse frei wählbar.

Geeignet für Zweileiter-Gleissysteme.
